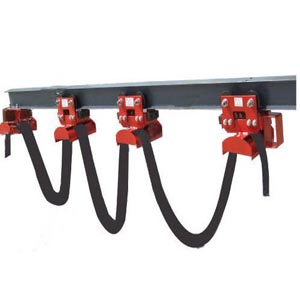

GHD-Ⅱ工字钢滑车



   GHD-Ⅱ工字钢滑车系列为起重机小车供电的一种导电形式,它由行走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现电缆供电目的。
电缆滑车分为中载荷型、重载荷型和轻载荷型,因此行车行走轮为¢86、¢73、¢55的三种,承载能力≤50-150kg每类按托板层数分为单层、双层、三层,每类中有三种形式,首端为电缆牵引车,终端为固定挂线架,中间位电缆滑车(见下图)工字钢电缆滑车

   GHD-Ⅱ工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。
   GHD-Ⅱ工字钢滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。
   该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12#、14#、16#或更大号数工字钢,可在订货时注明,本厂可成套供货。




                      电缆滑车装置一般配置图
                                                              工字钢电缆滑车

型号 A a B I L l R 重量kg
GHC-Ⅰ10# 170 120 195 120 160 120 50 2.20
GHC-Ⅱ10# 240 135 245 120 220 135 60 5.88
GHC-Ⅲ10# 240 135 285 130 260 180 80 7.09
GHC-Ⅳ10# 320 200 315 130 300 200 95 7.33
GHC-Ⅴ10# 420 200 350 150 360 260
