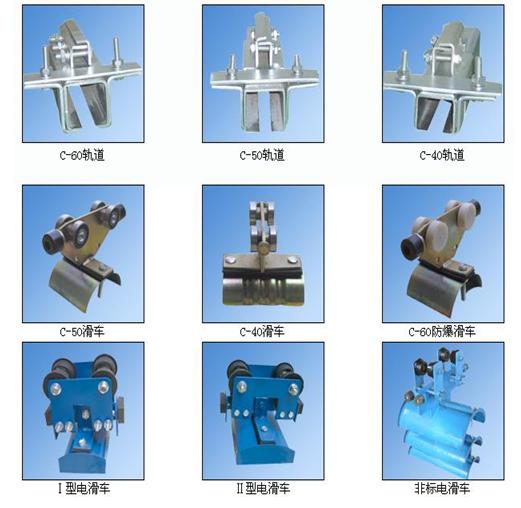

GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V电缆滑车



GHC型工字钢滑车系列为起重机小车供电的一种导电形式,它由走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现小车供电目的。GHC系列电缆滑车分为中载荷型、重载荷型、和轻载荷型,因此滑车走轮为Ф80、Ф63、Ф50的三种,承载能力≤50∽150kg,每类按托板层数分为单层、双层、三层,每类中有三种形式,首端为电缆牵引车,终端为固定挂线架,中间为电缆滑车(见下图)。

   起重机工字钢电缆滑车供电系列由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。首端为电缆牵引车,终端为固定挂线架,中间为电缆滑车,该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号。
   起重机工字钢电缆滑车安装操作说明
    1、固定挂线架安装好后,后边应挂一挡板。
    2、调整牵引头,使小车在整个行程中不碰牵引孔的上下边缘为好。
    3、电缆长度为起重机跨度的1.2倍加8米。
    4、调整牵引钢丝绳,使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。
    5、当电缆直径不等时,电缆夹间应垫以软橡皮, 使其外径基本相同,以便将电缆夹紧。
    6、布电缆时,应考虑两面电缆托板受力均衡。
    7、当电缆滑车为二层,三层时,要求相同。
    8、滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整轨距的宽窄,出厂时按导轨为I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非标滑车按图纸加工制作。

起重机工字钢电缆滑车一般配置图
工字钢电缆滑车

型号 A a B I L l R 重量kg
GHC-Ⅰ10# 170 120 195 120 160 120 50 2.20
GHC-Ⅱ10# 240 135 245 120 220 135 60 5.88
GHC-Ⅲ10# 240 135 285 130 260 180 80 7.09
GHC-Ⅳ10# 320 200 315 130 300 200 95 7.33
GHC-Ⅴ10# 420 200 350 150 360 260
