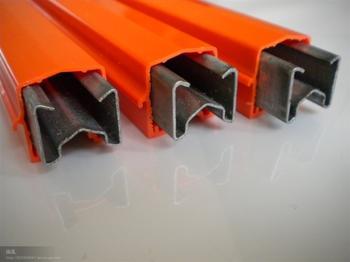

JDC系列安全滑触线



                                                 JDC系列安全滑触线工作原理
JDC型安全滑触线(亦称H型),是利用截面为H型的铝合金作为截流导体,通过移动用电设备上安装的集电器碳刷和载流体的滑动接触,将电能传输给用电设备。

产品特点
JDC滑触线载流导体为铝型材,其强度高;外壳塑料槽的良好包容性和绝缘性及耐热冷性能,使其十分安全,各相单独敷设,相间绝缘性能良好,可实现大容量供电;型材滑动接触面内嵌不锈钢耐磨材料,可大大提高滑线寿命;定尺长度6m,并可露天安装和安装与起重设备的驾驶室同侧,因而安装维修相当方便
主要部件
1.滑线:是输电的主要部件。外壳为塑料绝缘槽,内嵌截面为H型列车进截流体(称导轨),其与碳刷的接触面为不锈钢耐磨体。标准定尺6m,允许最小弯曲半径(水平弯曲)R>1.5米,可正装(如图4.2 图4.3)与侧装。
2.悬挂:将滑触线安装于支撑架上的装置。在滑线安装之前根据需要个数预先套在滑线之上,悬挂螺栓在滑线槽口的相反方向。100A-400A安装间距为1.5米,500A-1200A安装间距3米。安装时先手力拧紧悬吊螺母,待调整好滑线与起重机轨道间距和各线间距之后,拧紧即可。
3.连接器,用于各段定尺供应的滑线的连接,安装时在定尺滑线两端各套上塑料保护罩一个,并在任一端装上铝合金连接头一个,装铝合金连接头时注意只能将铝合金导轨伸进铝合金接头的1/2,余下的1/2留给另一根导轨插入,调整好接头位置之后可拧紧接头螺母,并罩上接头保护罩。
4.供电接头:是给滑线供电的部件。其与导轨接头为同一装置,需要供电时,可将保护罩一端圆形封头钻孔,引入到线。将导线线鼻压在接头螺母之下即可。根据线路要求,可单点供电或多点供电。
5.伸缩节:在温差较大,滑线较长时而增加的一个用于补偿热胀冷缩的专用线段(200M以内不予考虑),其安装方法同连接器。
6.端盖:滑线两端封头用件,也可作为端部供电器。安装方法同连接器。
7.集电器:将滑线电能传导给用电设备的装置,其安装在用电设备上,安装时注意集电器安装方钢的方向,避免扭转,同时保持与各根滑线的安装平面平行,并保持集电器摇臂与滑线安装平面平行和与滑线方向一致。对于有弯道的滑线装配用专用集电器。
