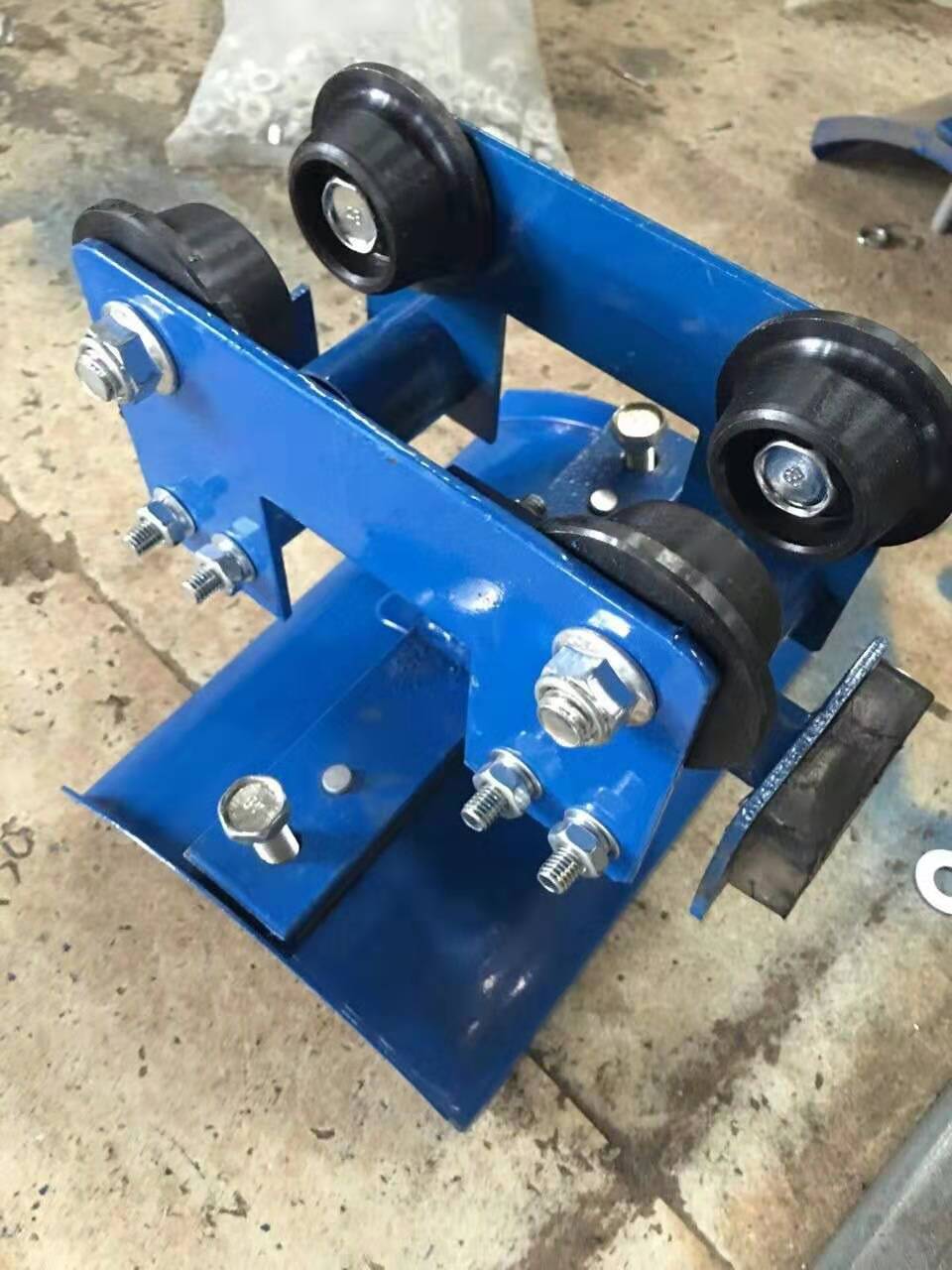

GHC-I/II/IIII/IV/V工字钢电缆滑车



         工字钢电缆滑车用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。工字钢电缆滑车该装置具有结构坚固。移动灵活。安全可靠等优点。滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。工字钢电缆滑车该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12#、14#、16#或更大号数工字钢,可在订货时注明,本厂可成套供货。

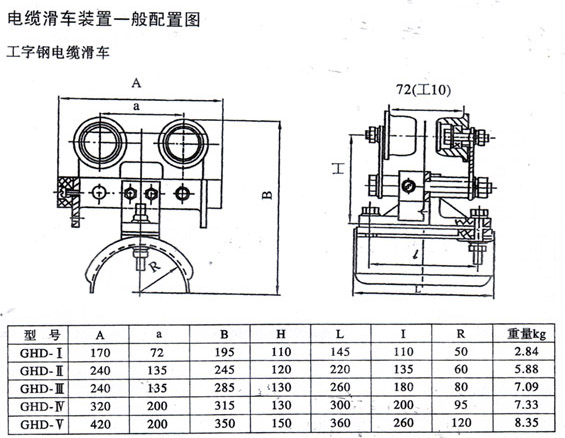

工字钢电缆滑车技术参数:

型号

A

a

B

I

L

l

R

重量kg

GHC-Ⅰ10#

170

120

195

120

160

120

50

2.20

GHC-Ⅱ10#

240

135

245

120

220

135

60

5.88

GHC-Ⅲ10#

240

135

285

130

260

180

80

7.09

GHC-Ⅳ10#

320

200

315

130

300

200

95

7.33

GHC-Ⅴ10#

420

200

350

150

360

260

120

8.35
