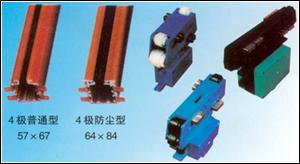

HXTS,HXTL安全滑线



产品概述
HXTS(L)系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内,嵌入多极铜排作为输电的母线。
HXTS(L)系列碳刷集电滑线导轨是在高强度铝合金管内,嵌入带高绝缘性能工程塑料盒铜排作为输电母线。是我公司在消化国外先进技术基础上研制生产的系列产品。
HXTS(L)系列产品由于采用铝合金外壳,坚固、耐用,使用寿命长,耐高温、辐射,而且有输电线路屏蔽功能。
HXTS(L)型导管滑线是在导管内装有配合紧凑、移动灵活的集电器小车,在移动受电设施的拖动下,同步移动,同时通过在集电器上配置的多极电刷在导轨上的滑动接触,将导轨上电源可靠地输给移动受电设备的装置。HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

HXTS,HXTL安全滑线规格型号:

  型号规格

滑触线截面尺寸(mm)

极数

载流量(A)

适配内置小车式集电器

A B C E
HXTS-10 94.0 64.5 17.0 103.0 4-6 50 JD-(4-6)/25
HXTS-15 69.0 62.0 12.5 89.0 80 JD-4/50
HXTS-20 67.0 57.0 17.0 80.0 3-5 100 JD-(3-5)/50
HXTS-35 70.0 62.0 15.0 90.0 4 140 JD-4/50
HXTS-50 67.0 57.0 17.0     80.0 3-6 170 JD-(3-6)/50
HXTS-70 67.0 57.0 17.0 80.0 4-6 210 JD-(4-6)/50
HXTS-96 77.0 77.0 18.0 96.0 3-5 300 JD-(3-5)/100

注:1、滑触线标准长度:4m、6m。
2、滑触线极数:3-6极。
3、HXTS与HXTL相同,前者外壳为塑料,后者外壳为铝合金。公司同类产品DHG,DHGJ。
