三、技术参数及选用
    根据承载电流大小和安装空间等确定所需滑线型号及安装根数，若需校核滑线的电压降请参阅预备知识。
    1.滑线本体（标准长度5mm）

	型号		JDHR-10/16	JDHR-10/50	JDHR-16/80	JDHR2-10/50	JDHR2-16/80
	截面积*承载电流 mm2*A		10*16	10*50	16*80	10*50	16*80
	导体材质		不锈钢	铜	铜	铜	铜
	电阻 Ω/km		11.0000	1.8576	1.1610	1.8576	1.1610
	阻抗 Ω/km		11.0006	1.8614	1.1607	1.8601	1.1650
	尺寸 mm	A	12	12	12	12	12
		B	18	18	18	14	14
		C	6	6	6	6	6
	质量 kg/m		0.20	0.21	0.26	0.19	0.24
	标准轨距 mm		20	20	20	14	14

	型号		JDHR-25/120	JDHR2-25/120
	截面积*承载电流 mm2*A		25*120	25*120
	导体材质		铜	铜
	电阻 Ω/km		0.7430	0.7430
	阻抗 Ω/km		0.7524	0.7493
	尺寸 mm	A	12	12
		B	18	14
		C	6	6
	质量 kg/m		0.34	0.32
	标准轨距 mm		20	14

    2.滑线组装器
    滑线组装器式滑线单极组装及安装悬挂的部件。JDHR型滑线用组装器有组装夹各安装板两部分组成，JDHR₂型用组装器只有组装夹，无安装板。

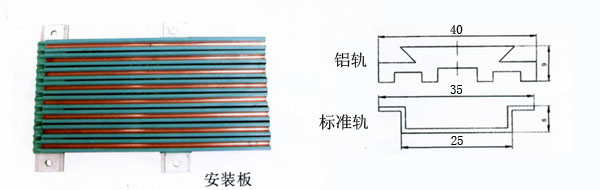

    （1）安装板
    与安装基础相连的部分。按安装型式分为铝轨和标准轨两种。

    （2）组装夹
    将滑线一根根组装起来的部件。

a.轨距为20mm的组装夹每件可组成两根滑线，并可根据需要做成单根数组装。 JDHR 铝轨用组装夹 标准轨用组装夹 型号 材质 质量 kg JRZJL-20 ABS 0.012 JRZJS-20 ABS 0.010

b.轨距为14的组装夹每件可组装8根滑线，并可根据需要做成双根数组装。 JDHR2 型号 材质 质量 kg JRZJ-14 ABS 0.045

    （3）连接器（在连接处供电时作供电器）
    用于滑线间的连接，并起绝缘防护作用，其护罩可作中间供电器的护罩。

JDHR 型号 材质 质量 kg JRLJ-20 ABS 0.008

JDHR2 型号 材质 质量 kg JRLJ-14 ABS 0.007

    （4）供电器
    向滑线本体进行供电的装置。其护罩与连接器护罩外形尺寸相同。

	型号	材质	质量 kg/m	适用范围
	JRGD-14	ABS	0.010	DHR2
	JRGD-20	ABS	0.011	DHR

    （5）断电段
    线路上需要进行2次供电或分区供电时，起隔离绝缘作用的功能段。

1）RDD-20基本结构为单极可任意组装。 JDHR 型号 材质 质量 kg JRDD-20 ABS 0.016

2）RDD-14用于DHR型滑线，基本结构安装8根线，可根据需要组装成任意极数。 JDHR2  型号 材质 质量 kg JRDD-14 ABS 0.11

    （6）喇叭段
    引导集电器由外部进入滑线的功能段。主要用于道岔和热膨胀补偿段部位，并可作为滑线端帽使用。
    JRDX-20基本结构为2极组装，可根据需要任意极数组装（包含单数极）
    JRDX-14基本结构为8极组装，可根据需要任意极数组装（包含小于8极）

JDHR 型号 材质 质量 kg/m JRDXL-20 ABS 0.020 JRDXS-20 ABS 0.018

JDHR2 型号 材质 质量 kg/m JRDX-14 ABS 0.068

    喇叭段的应用：
    1）解决热膨胀问题。
    2）道岔处喇叭段的安装示意图。

JDHR

JDHR2

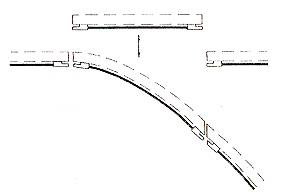

    3）道岔的应用

  喇叭段安装的几点提示：
    1）若道岔中喇叭段与道岔平移方向成一定角度时，应将其中一个喇叭段切割成与道岔平移方向一致的角度；
    2）喇叭段必须与道岔固定在一起；
    3）喇叭段相连的滑线上应设置供电点（特殊注明除外）；
    4）两相连的喇叭段（同一组）之间，上下、左右的安装误差不超过±3mm；
    5）两喇叭段之间的距离（预留间隙）不超过6mm；
    6）喇叭段近一个固定点不得超过36m。
    7）热胀冷缩问题的解决
    这种滑线没有专门的补偿功能段，当需要考虑热胀冷缩问题时，主要采用分散
