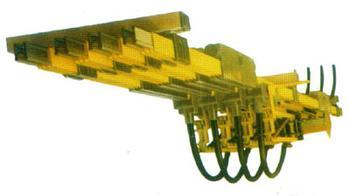

DHHT-500/1600单级铜滑触线



DHHT-500/1600单级滑触线

基本参数

序号

型号规格

35℃截流量
(A)

35℃百米直
流电阻(Ω)

35℃百米交
流阻抗(Ω)

导管外形
HxW(mm)

起重机适
用吨位

极间中心距离

集电器配用型号

1

HFDT150

150

0.048

0.029747

26×20

30~70

85

JDD160

2

HFDT200

200

0.036

0.02231

3

HFDT250

250

0.0288

0.01785

4

HFDT320

320

0.0225

0.01394

50~70

5

HFDT500

500

0.0144

0.00892

>70

6

HFDT630

630

0.0114

0.00708

42×32

>90

JDD240
JDD350

7

HFDT800

800

0.009

0.00558

>100

8

HFDT1000

1000

0.0072

0.00446

>120

9

HFDT1250

1250

0.0058

0.00357

>140

10

HFDT1600

1600

0.0045

0.00279

>160

DHHT-500/1600单级滑触线

一:产品特点

DHH(DHHT)系列安全滑触线优点:安全;可靠;方便;经济。
应用领域:港口、钢厂、自来水、重型设备企业、大吨位起重机。

DHHT-500/1600单级滑触线

二:产品型号、规格

a.单极组合式滑线

㈠单级导轨连续载流量:250A ; 380A ; 500A ; 630A ; 800A ; 1000A ;1250A ;1600A ; 2000A
㈡单级导轨截面积:160mm2; 250mm2; 320mm2; 400mm2; 500mm2; 700mm2
㈢导电材质:T-铜;铝-不显示
㈣单极滑线:铝型材形状,H型,S型

a.单极组合式滑线

㈠电刷载流量:50A、200A、250A、400A、500A、600A
㈡特性:JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
㈢集电器:单极滑线用集电器

三:主要技术参数

1.安全指标

序号 类别 指标值
1 安全海拔高度 ≤2000米
2 安装等级 III级
3 周围环境温度 -25℃~+55℃
4 周围环境湿度 ≤95%
5 污染等级 4级
6 绝缘介电强度试验 工频交流3000V、1min 无击穿闪烁现象
7 外壳击穿电压强度 >20KV/min
8 相比漏电起痕指数 CT1>600V
9 抗非常热和着火试验 本生灯法合格;阻燃性能优良
10 短时耐受电流 30倍额定电流 1s;60倍额定电流 0.1s
11 化学腐蚀 能耐酸、耐碱、耐盐雾腐蚀
12 外壳防护等级 IP23
13 额定电流时温升K <130℃
14 绝缘电阻 >10 MΩ
15 防触电等级 0级

2.主要性能指标

类别 指标值
输电导轨 符合:JB/T6391.1-92《起重机滑接输电装置型号和基本参数》
符合:JB/T6391.2-92《起重机滑接输电装置技术条件》
电刷 摩擦系数:0.2;
接触压降:0.15~0.3V;
运行1000KM磨损量:<0.07mm;
电刷有效磨损:4~6mm;
集电器 主体材料:粉末冶金(铜和石墨)
环境温度:-40℃~+115℃
运行速度:U≤360m/min
工作电压:不超过交流电660V或直流1000V
牵引力:F≤20N;
吸收运动误差mm 水平方向:±40
竖直方向:±30



四:型号与基本数据

“H”型滑线:导线标准长度为6m

型号 截面积mm2 额定载流量A 导体材质 电阻Ω/km 阻抗Ω/km 质量kg/m 标准轨距mm
DHH-160/250 160 250 0.1905 0.2195 0.48 50
DHH-250/380 250 380 0.1218 0.1642 0.72 80
DHH-320/500 320 500 0.0952 0.1455 0.88 80
DHH-400/630 400 630 0.0762 0.1338 1.12 80
DHH-500/800 500 800 0.0609 0.1258 1.52 80
DHH-700/1000 700 1000 0.0435 0.1184 2.02 80
DHHT-125/400 130 400 0.1765 0.1278 1.20 50
DHHT-160/500 160 500 0.1161 0.1594 1.49 50
DHHT-250/700 250 700 0.0743 0.1327 2.25 80
DHHT-320/1000 320 1000 0.0580 0.1244 2.86 80
DHHT-400/1250 400 1250 0.0464 0.1194 3.58 80
DHHT-500/1600 500 1600 0.0372 0.1161 4.47 80
DHHT-700/2000 700 2000 0.0265 0.1132 6.25 80
DHS-250/400 250 400 0.1219 0.1573 0.702 100
DHS-400/700 400 700 0.0762 0.1247 1.13 100
DHS-800/1250 800 1250 0.0381 0.0987 2.21 100
DHS-1200/1600 1200 1600 0.0254 0.0904 3.15 120
DHS-1600/2000 1600 2000 0.0190 0.0889 4.05 120
DHS-2000/2500 2000 2500 0.0152 0.0881 5.31 120

五:集电器

集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。
JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线

型号 额定载流量A 质量kg 应用范围
JDS-50 50 0.2 DHHT-25~70
JDS-200 200 1.4 DHH(T)-160
JDS-250 250 3.3 DHH(T)-250~700
JDS-400 400 4.5 DHH(T)-400~700
JDS-500 500 5.2 DHH(T)-700
JDT-100 100 1.4 用双挑式DHH(T)DHS
JDT-400 400 9.8 用双挑式DHS
JDC-400 400 2.28 DHS
JDC-500 500 1.0 DHS
JDC-700 700 3.08 DHS

六:安装附件

序号 附件名称 适用DHH(T)型号 适用DHS型号
1 悬吊夹 HXJ SXJ
2 连接器连接夹 HLJ SLJ
3 供电器 HGQ SGQ
4 端帽 HDM SDM
5 组装臂 FZB FZB
6 支架 FZJD FZJD
7 热膨胀段 HPZ SPZ
8 牵引器 FQY FQY

七:产品实样

八:滑线安装注意事项

安装说明:

安装重要提示:

1)组装悬吊
调整悬吊螺栓,保证各导线水平和竖直方向上的直线度和相互之间平行度误差,其值不得大于5mm。

2)导线连接
导轨与导电板连接外用砂布打磨去除氯化层,擦干净;涂一层厚约0.2mm的导电膏,以减小接触电阻。

3)供电器的安装
除DHS-1600和DHS-2000型划线外,在连接罩两侧开电缆孔,开孔尺寸一般比电缆外径小2mm。
DHS-1600和DHS-2000型滑线,只需按布线图确定安装位置接入即可。

4)集电器的安装
根据集电器的极数和安装空间确定牵引器(通用型)的长度;
JDT型集电器安装高度尺寸请参阅本章集电器一节,JDS型集电器通常是安装到集电器横杆保持水平。
安装完毕,松开限位螺母并拆去限位板使集电器上下活动自如。

5)复检
检查滑线与起重备的运行轨道的平行度,要求不大于20mm,并拧紧所有紧固件。
连续使用1月后,再将所有紧固件拧紧一次。

单级铜滑触线安装的几种形式:
