滑线导轨

一、 滑线导轨介绍
    该产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上，滑线导轨是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，滑线导轨SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送最为理想的产品，滑线导轨是各起重机厂不可缺少的配套产品，可与进口产品相互通用，也可作为设备的备用件，滑线导轨广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

二、 结构特点及工作原理

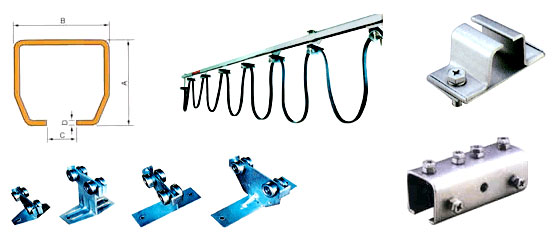

    该滑线导轨由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。
    轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内独创特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。
    该滑线导轨的工作原理见工程应用图示（1）扁平电缆的始端（接现场接线盒）固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）因定在最后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，滑线导轨且无触点接触供电等优点，安全可靠。

四、 订货需知
1、 轨道长度（m）
根据行车实际运行距离由用户统计确定，另再加存放携带四轮台车的距离。
2、 电缆长度（m）
实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
3、 四轮台车数量
一般为轨道总长度的1/2，用户可根据允许电缆下垂空间增减四轮台车数量。
4、 耦合连接头数量：
根据轨道总长度，超过4m轨道需配件。

五、 其它配件数量：
    其数量根据移动行车的数量，由用户统计，一般每一台行车需配件一套，每套包括：
    1、 导轨止动器：1件
    2、 导轨始端电缆固定件1件
    3、 拨车架（牵动车）1件

备注：
用户根据实际需要增订配件，该产品实行三包，欢迎用户来人来函订购。我厂将竭诚为用户服务，使电缆滑线导轨为移动行车的馈电技术上一个新台阶，作出我们应有的努力。
