HXTS-4-10/50滑触线

多极管式滑触线的详细介绍

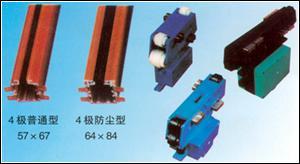

HXTS/HXTLJ型导管式安全滑触线构造:
1 、导管
导管是管型滑触线的主体。
(1):塑料导管(HXTS)由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成。
(2):铝合金导管(HXTL)是在铝合金外壳内装高性能工程塑料,用作铜导轨的绝缘,以增强导管刚度及绝缘性能。
2、 集电器
集电器由高强度耐高温工程塑料制成。装有弹簧、电刷及滚轮,向移动用电设备供电。
3、连接器
连接器将两段导管连接在一起,并保护导轨接头。由两块对接的工程塑料组成。
4、供电器
供电器是将电源进线接通滑触线的部件。因进线位置不同,分端部供电及中部供电两种。由高性能工程塑料制成。
5、端盖
端盖封盖滑触线的端头,以防异物进入及用电安全。
6、 悬吊器
悬吊器用于浮动悬吊导管的金属部件,当温度变化引起导管伸缩时,导管可沿水平方向位移。
7、固定器
固定器为固定导管用金属部件。一般直线段装左、右两个,圆弧线段,酌情增加。
8、 牵引器
牵引器用以带动集电器在导管内滑行,并缓冲设备运行时的冲击力。由金属铰链及拨杆组成。
多极管式滑触线  |
|
|
HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
|
|

|
|
HXTS、HXTL系列多极管式滑触线 |
型号规格 |
滑触线截面尺寸(mm) |
极数 |
载流量(A) |
适配内置小车式集电器 |
A |
B |
C |
E |
HXTS-10 |
94.0 |
64.5 |
17.0 |
103.0 |
3-16 |
50 |
JD-(3-16)/25 |
HXTS-15 |
69.0 |
62.0 |
12.5 |
89.0 |
3-16 |
80 |
JD-(3-16)/50 |
HXTS-20 |
67.0 |
57.0 |
17.0 |
80.0 |
3-10 |
100 |
JD-(3-10)/50 |
HXTS-35 |
70.0 |
62.0 |
15.0 |
90.0 |
3-7 |
140 |
JD-(3-7)/50 |
HXTS-50 |
67.0 |
57.0 |
17.0 |
80.0 |
3-5 |
170 |
JD-(3-5)/50 |
HXTS-70 |
67.0 |
57.0 |
17.0 |
80.0 |
3-5 |
210 |
JD-(3-5)/50 |
HXTS-96 |
77.0 |
77.0 |
18.0 |
96.0 |
3-5 |
300 |
JD-(3-5)/100 |
注:1、滑触线标准长度:4m、6m。 2、滑触线极数:3-6极。 3、HXTS与HXTL相同,前者外壳为塑料,后者外壳为铝合金。 |

|
