弹簧平衡器滑轨



         弹簧平衡器滑轨系列主要包括ST型滑轨系统SH型滑轨系统两个滑轨系列,我们也称之为物料悬挂输送系统,主要是由不同截面规格的滑轨组成的轻型设备输送系统。

为了使消费者能够详细的了解弹簧平衡器滑轨系列的整个构成,龙海起重与大家分享ST型滑轨系统和SH型滑轨系统的各标准组件规格代号。

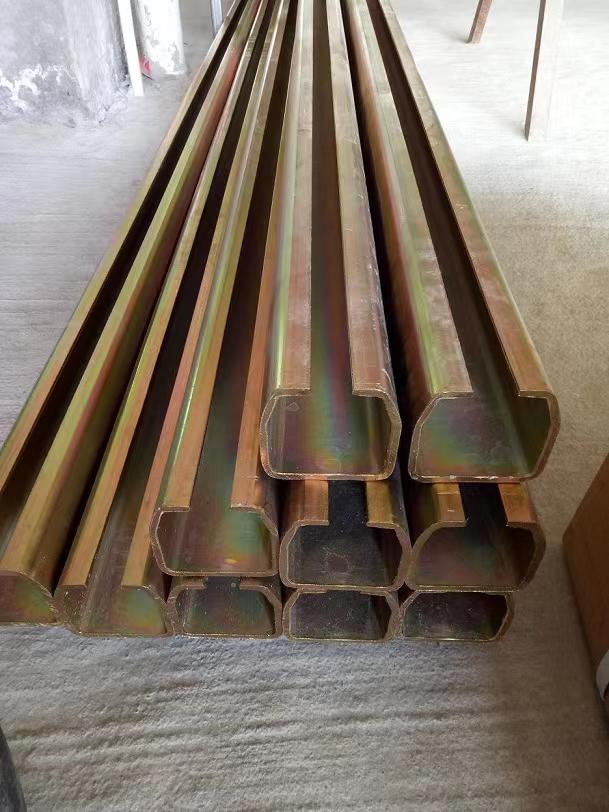

ST型滑轨系列

一、ST型滑轨系统标准组件规格代号

ST型滑轨系统标准组件规格代号

示例

        1、ST-W65表示宽度尺寸为65mm的ST系列滑轨;

         2、ST-JE80-16表示与之相配的滑轨宽度尺寸为80mm,且与16号工字钢相接的ST系列E型连接件;

         3、ST-G65表示相配滑轨宽度尺寸为65mm的ST系列球铰工具滑车;

         4、ST-TT80表示相配滑轨宽度尺寸为80mm的ST系列滑轨接头;

         5、ST-D40表示相配滑轨宽度尺寸为40mm的ST系列电缆滑车;

         6、ST-DG65表示相配滑轨宽度尺寸为65mm的ST系列端盖。


ST型滑轨系统图


SH型滑轨系列

二、SH型滑轨系统标准组件规格代号


SH型滑轨系统标准组件规格代号


示例

        1、SH-W70表示外形尺寸为70的H型轨道;

         2、SH-W70L表示外形尺寸为70的H型轨道,材料为LD31;

         3、SH-W96表示外形尺寸为96的H型轨道;

         4、SH-W96L表示外形尺寸为796的H型轨道,材料为LD31;

         5、SH-D70表示相配轨道外形尺寸为70轨道的纵轨(导轮)滑车;

         6、SH-J196表示相配轨道外形尺寸为96轨道的柔性联接件;

         7、SH-G170表示相配轨道外形尺寸为70的通用工具滑车。

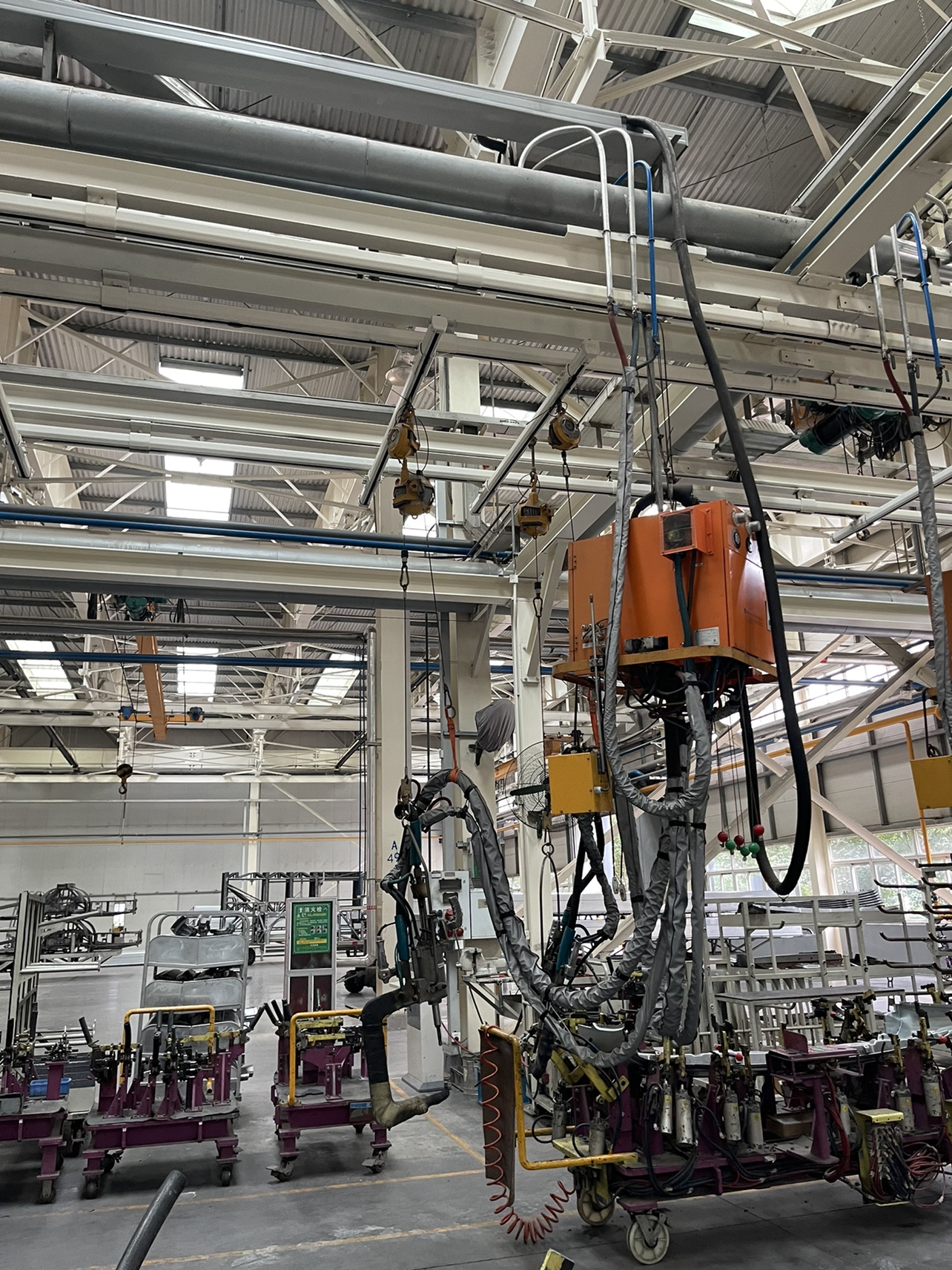

SH型滑轨系统设备结构图示
