单极滑触线



单极组合式滑触线
    单极组合式滑触线 HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列单极滑触线三相制、四线制、五线制滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。单极组合式滑触线产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合。

六:安装附件

序号 附件名称 适用DHH(T)型号 适用DHS型号
1 悬吊夹 HXJ SXJ
2 连接器连接夹 HLJ SLJ
3 供电器 HGQ SGQ
4 端帽 HDM SDM
5 组装臂 FZB FZB
6 支架 FZJD FZJD
7 热膨胀段 HPZ SPZ
8 牵引器 FQY FQY

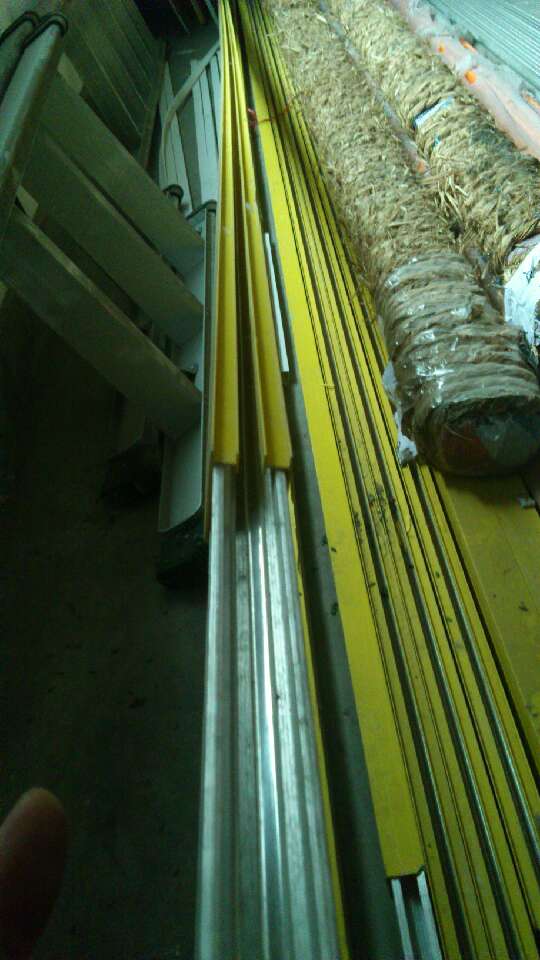

七:产品实样

八:滑线安装注意事项

安装说明:

安装重要提示:

1)组装悬吊
调整悬吊螺栓,保证各导线水平和竖直方向上的直线度和相互之间平行度误差,其值不得大于5mm。

2)导线连接
导轨与导电板连接外用砂布打磨去除氯化层,擦干净;涂一层厚约0.2mm的导电膏,以减小接触电阻。

3)供电器的安装
除DHS-1600和DHS-2000型划线外,在连接罩两侧开电缆孔,开孔尺寸一般比电缆外径小2mm。
DHS-1600和DHS-2000型滑线,只需按布线图确定安装位置接入即可。

4)集电器的安装
根据集电器的极数和安装空间确定牵引器(通用型)的长度;
JDT型集电器安装高度尺寸请参阅本章集电器一节,JDS型集电器通常是安装到集电器横杆保持水平。
安装完毕,松开限位螺母并拆去限位板使集电器上下活动自如。

5)复检
检查滑线与起重备的运行轨道的平行度,要求不大于20mm,并拧紧所有紧固件。
连续使用1月后,再将所有紧固件拧紧一次。

单级铜滑触线安装的几种形式:
