单极组合滑线

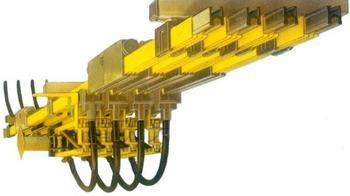

一、单极组合滑线产品介绍
    HXPnP、R-H型防护安全滑触线,其导电主体为断面呈"H"型的铝型材,故又称"H"型节能滑线装置,节能是相对于以角钢为主体的滑触线,电能在输电过程中的损耗大大被减少。铝材的电阻率远低于钢材,且比重小,将铝材轧制成"H"型,是在保证一定的导电截面积的基础上以能提高整体刚性和强度。但是铝材表面硬度低且不耐磨。为使铝基材能满足作为导电滑触线的实用性,在"H"形中梁制成上拱型,又在此处按规定的工艺程序嵌装耐磨性强的不锈钢型材。这"H"形的不锈钢型材是作为导电器中导电块的磨擦传电面,其嵌装工艺保证了不锈钢与铝型材的紧密结合,从导入铝型材的电流通过不锈钢体使与之保持接触的导电器中的导块在磨擦接触中将电流传输出去,保证了起重机械在运行过程中电流的连续。
    导电滑线沿滑线纵长方向用ABS塑料作为整体保护除下部开口处与导电器接触处外,因此安装后接触线没有导电的外露部分,给安装和维修带来极大的方便,同时整体的塑壳保护(开口处除外),使滑触线不致有积灰和防雨、露、冰、雪侵袭之功能,导轨与导轨之间的连接是专用的导轨连接器能使导轨和塑料外壳同伸入其间,其连端也是安全可靠的。

二、单极组合滑线主要技术参数

规格
HXPnR-HD2 HXPnR-HD3 HXPnR-HD5 HXPnR-HD8 HXPnR-HD13 HXPnR-HD20
额定电流(A) 200A 300A 500A 800A 1300A 2000A
+35°C时电流电阻(Ω/m 11.4×10-5 10.4×10-5 9.4×10-5 6.8×10-5 5.7×10-5 4.8×10-5
轨距800mm时轨间阻抗(Ω/m 22.2×10-5 18.2×10-5 16.5×10-5 12.0×10-5 10.1×10-5 9.0×10-5
行动电压(V) 600V/A或600V/DC
绝缘护套击穿电压(KV) 13.9
绝缘体表面电阻(Ω 2×1013
KC >600V
允许最大运行速度(m/min) 600
环境温度范围 -25°C+55°C
绝缘材料可燃性 自灭
外型尺寸 23.6×31.6 32×42
悬挂间距(m)   1.5-3
导轨断面膨胀 安装长度在200m内不考虑
导轨标准长度(m) 6
规格 HXPnR-HG150 HXPnR-HG150
额定电流(A) 150(双极300A) 250(双极500A)
最大运行速度(m/min) 600
接触压力(N) 27
侧向移动距离(mm) ±100
接触方向移动(mm) ±40
连接电缆(mm2 20 50
牵引臂线至导轨滑触面(mm) 115 130
适用导轨(A) 200-300 500-800
重量(Kg)(单级) 1.6 2.2
注:在选用导电器时,导电器容量要与用电设备相配,当单极容量不够时,可采用双极导电器
